Průmyslová tomografie

Zachyťte DNA svého výrobku

Řada průmyslových počítačových tomografických systémů slouží pro vnitřní i vnější měření složitých dílů.

Průmyslová počítačová tomografie (CT) rozšiřuje technologii 3D souřadnicového měření a poskytuje vám prohlídku uvnitř obrobků a výrobních dílů nedestruktivním způsobem. Možná znáte nebo jste slyšeli o počítačové tomografii (CT) z lékařské prohlídky. Lékařské CT obvykle vyšetřuje zranění, která by jednoduchý rentgen neukázal. To bývá použito k detekci určitých poruch nebo k rychlé diagnóze pacienta po nehodě. Stejnou metodiku lze také použít pro kontrolu vašich obrobků.

Systém výpočetní tomografie WENZEL prošel vývojem se zaměřením na průmyslové použití. Při vhodném nastavení záření pro daný obrobek pronikne paprsek stejně dobře součástí z čistého kovu různých tlouštěk jako kompozitními materiály, jako jsou například skelná nebo uhlíková vlákna uložená v plastu. Všechny tyto detaily jsou zobrazeny ve 3D prostoru s nejvyšší přesností.

Požadavky na průmyslové CT systémy jsou však vyšší než v medicíně. Na výběr jsou kompaktní stolní modely CT, pracovní stanice CT pro rozměrnější díly, dokonce i extrémně výkonné univerzální systémy CT, které se přizpůsobují měnícím se potřebám zákazníků. Všechny systémy Wenzel CT jsou vybaveny měřicím softwarem WENZEL, který je využíván pro technologii SMS, ale navíc nabízí pokročilé reverzní inženýrství pro vznik CAD modelu který poslouží pro přesnou reprodukci.

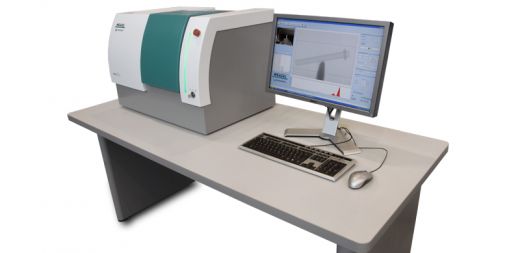

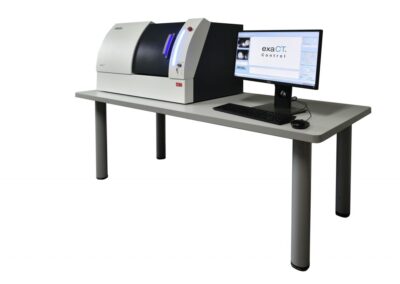

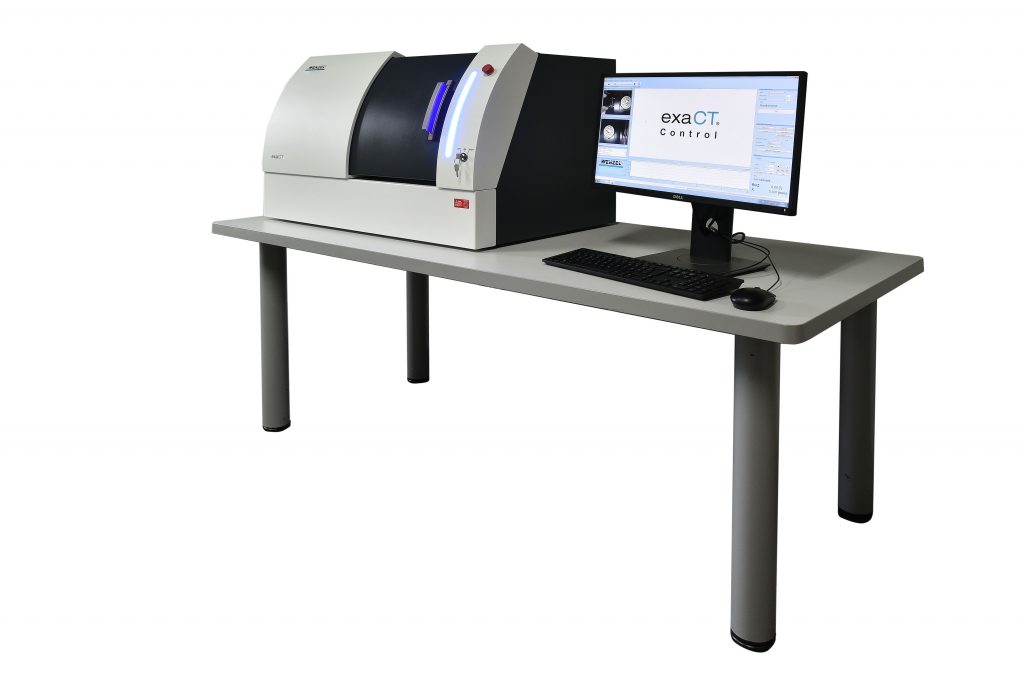

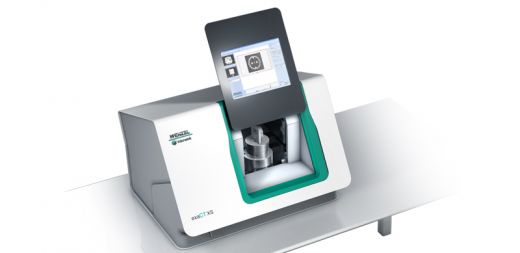

Tomograf exaCT S

Kompaktní stolní CT exaCT S je ideálním řešením pro měření  malých součástí. Hodí se na každý stůl a nabízí maximální výkon na nejmenším prostoru. Vysoké rozlišení umožňuje podrobné vyhodnocení i těch nejmenších součástí, od mikroměření až po testování mikromateriálů.ExaCT S v kompaktním designu a sofistikované ergonomii kombinuje výkon a flexibilitu na nejmenším možném prostoru. Bezúdržbový zdroj záření zajišťuje nízké provozní náklady při vysoké spolehlivosti.

Vlastnosti:

• Prostorově úsporné stolní CT díky integraci kompletní elektroniky a řídicího systému
• Vysoký výkon 130 kV s bezúdržbovým zdrojem záření
• Flexibilní systém s kompaktním designem a propracovanou ergonomií
• Rychlé ustavení obrobků díky integrovaným videokamerám a speciálním softwarovým funkcím
• Snadná obsluha a vysoký výkon aplikačního softwaru

Oblasti využití:

ExaCT S je jasnou volbou pro měření a testování součástí s nízkou hustotou materiálu. Přes svou kompaktní velikost systému nabízí systém měřící objem až 45 mm na výšku a 85 mm v průměru. ExaCT S je zvláště vhodný pro nedestruktivní testování (NDT) plastů, kompozitů a multimateriálů.

Výhody:

• Prostorově úsporné řešení Integrace elektroniky a řízení v kompaktním celku | Není potřeba samostatná ovládací skříň | Perfektně promyšlená ergonomie
• Nejlepší výkon díky vysoké účinnosti Optimalizovaný poměr měřeného objemu k podlahové ploše | Efektivní procesy skenování a rekonstrukce | Vhodné do dílen
• Jedno skenování, maximální úspora času Měření s virtuálním SMS I NDT a analýza chyb I Analýza mikrostruktury
• Flexibilní řešení „Plug and Play“ Mikrometrologie | Software pro všechny aplikace | Rychlé ustavení obrobků
• Nízké provozní náklady Bezúdržbový zdroj záření | Přesná mechanika pro vyšší dostupnost detailů | Delší intervaly kalibrace

____________________________________________________

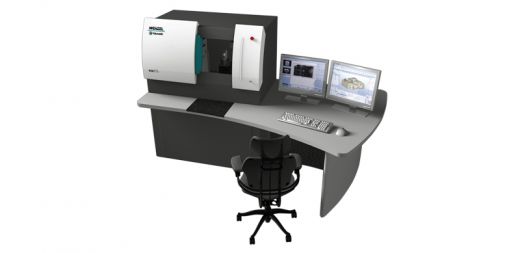

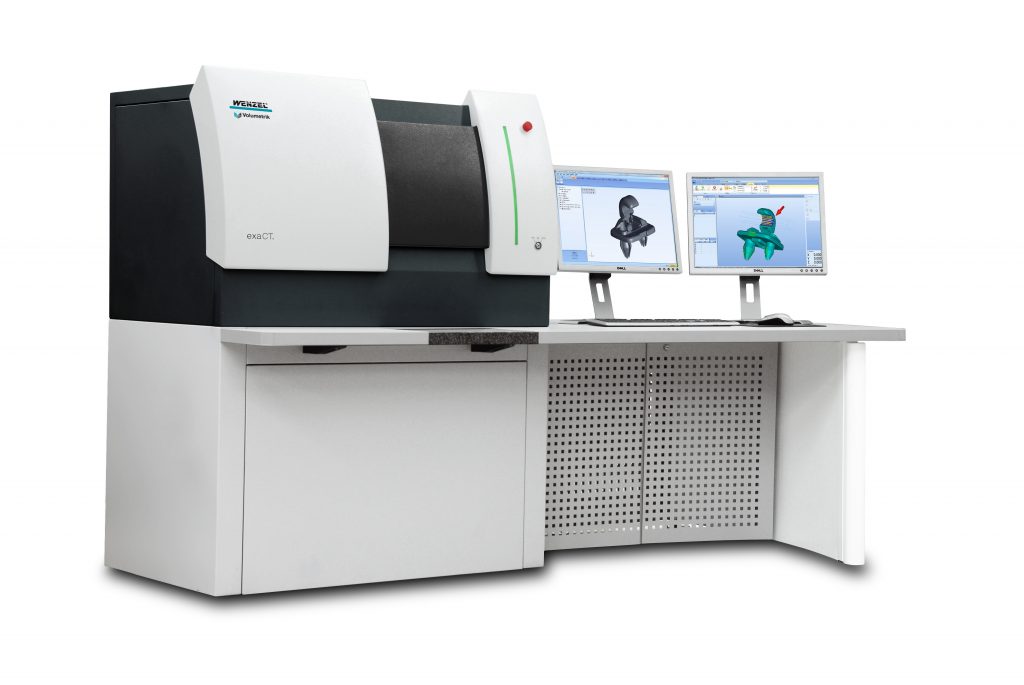

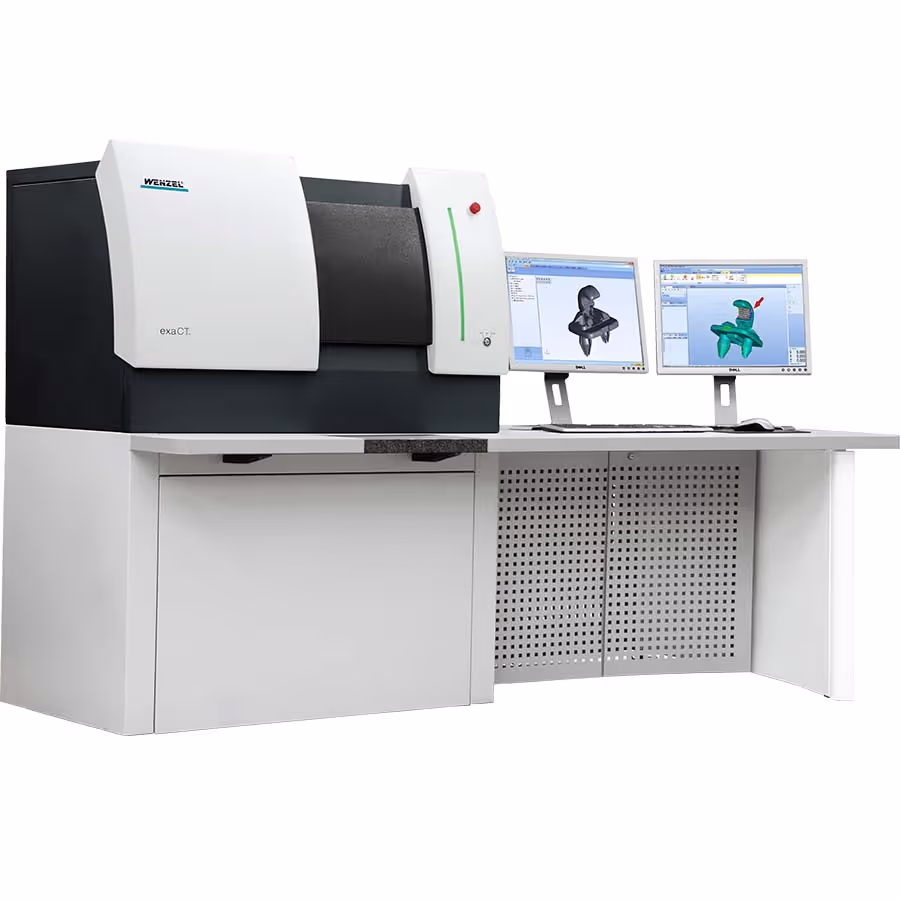

Tomograf exaCT M

ExaCT M je založen na konceptu pracovní stanice, která kombinuje vysoký rentgenový výkon a vysoké rychlosti skenování na malé ploše. Pracovní stanice exaCT M má integrovanou vyhodnocovací jednotku na společném stolním pracovišti. Systém se vyznačuje kompaktním designem, promyšlenou ergonomií a myšlenkou spojit větší výkon a flexibilitu s menším půdorysem. Tento model  umožňuje rychlé a snadné  načítání dat a je proto ideální pro automatizaci procesů měření a testování.

Vlastnosti:

• Kompaktní systém díky integraci výpočetního výkonu a řídicí skříně
• Vysoký výkon 225 kV s malými nároky na prostor
• Sofistikovaný koncept ovládání a automatizovatelné měření pro inline aplikace
• Minimalizace vlivů prostředí díky integrovanému tlumení vibrací
• Snadné použití a vysoký výkon aplikačního softwaru
• Nízká údržba díky zvláštní stabilitě zdroje rentgenového záření

Oblasti využití:

S měřicím objemem 250 mm na výšku a 150 mm v průměru se pracovní stanice exaCT M používá při měření a testování malých až středně velkých součástí.  ExaCT M je zvláště vhodný pro nedestruktivní testování (NDT) plastů, lehkých kovů, kompozitů a multimateriálů.

Výhody:

• Flexibilní kompaktní systém Skenování plastů, lehkých kovů a multimateriálů | Různé konfigurace a rozlišení detektorů | Integrovaný počítač a řídící jednotka
• Vysoký výkon na malé ploše Nejlepší výkon při skenování a rekonstrukci | Snadné a rychlé získání dat | Vhodné do dílen
• Jedno skenování, maximální úspora času Velký objem | Vhodné pro dílny | Desktopová verze pro snadné vkládání kusu
• Spolehlivé výsledky měření Vysoké rozlišení | Výkonný aplikační software | Integrované tlumení vibrací
• Optimalizované provozní náklady Nízkoúdržbový zdroj záření | Vysoká dostupnost při osvitu díky přesné mechanice | Delší intervaly kalibrace

____________________________________________________

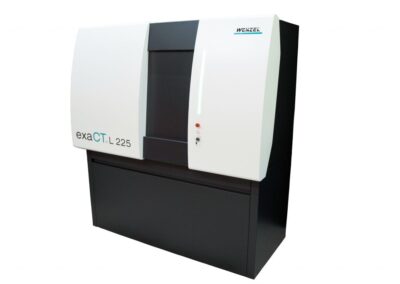

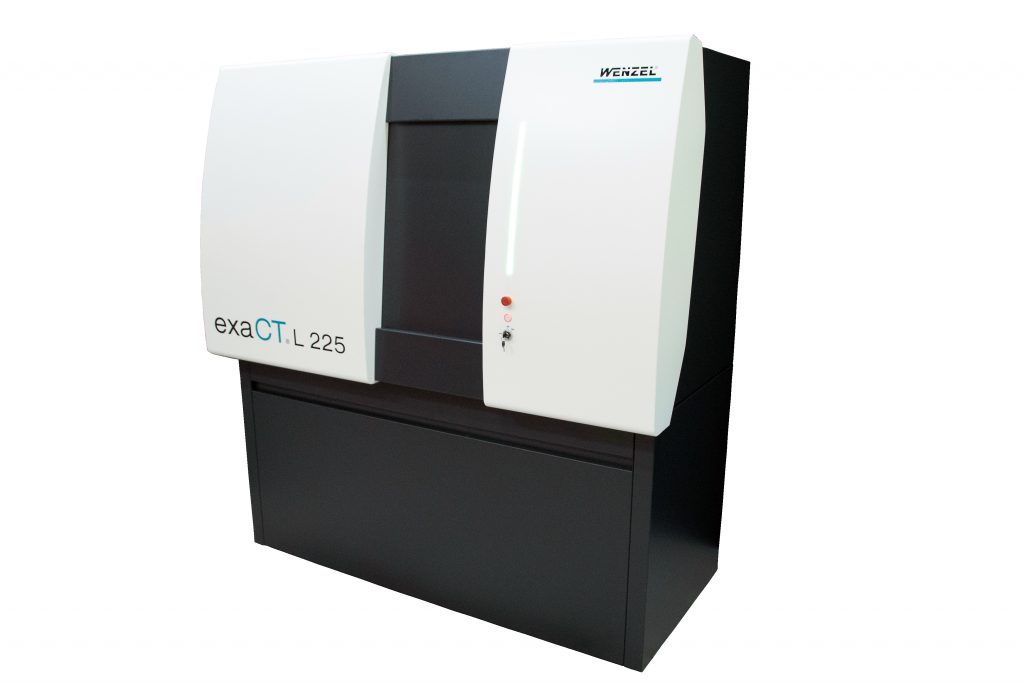

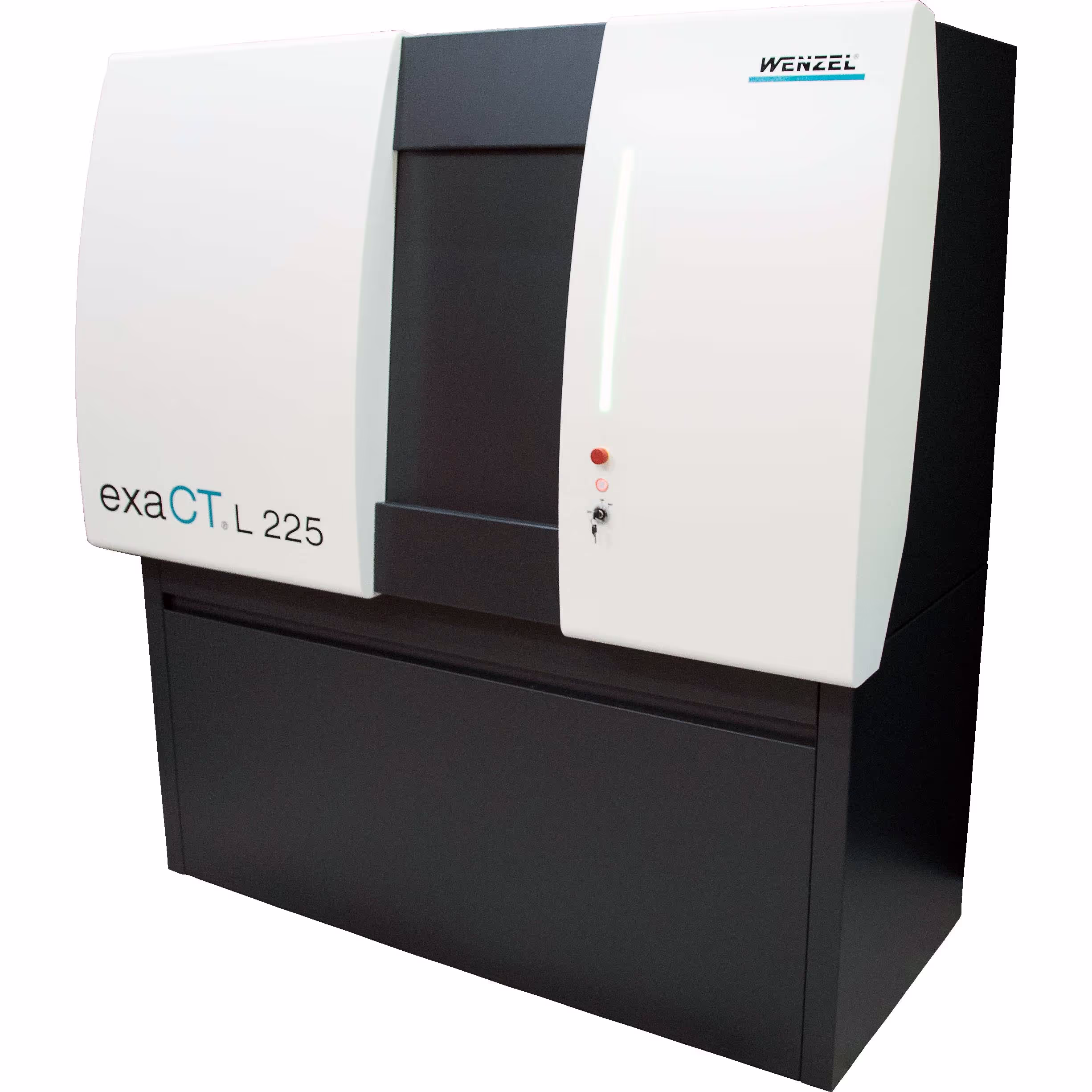

Tomograf exaCT L

ExaCT L nabízí zjednodušený, nákladově efektivní a zcela automatizovaný pracovní nástroj pro celý proces analýzy CT. Díky vysokému rentgenovému výkonu v kombinaci s rychlým detektorem umožňuje exaCT L měření a kontrolu součástí v krátkém čase. Díky intuitivnímu vedení uživatele lze přesné výsledky měření generovat již po krátkém zaškolení. ExaCT L myslí dopředu: Parametry měření jsou automaticky optimalizovány systémem. Ve své výkonnostní třídě je exaCT L jedním z nejkompaktnějších počítačových tomografů na trhu. Má tři nezávislé osy a nabízí působivý rentgenový výkon. Hardware a software nabízí možnost automatizované integrace do výrobní linky a jsou vhodnou odpovědí na otázky týkající se řešení Průmyslu 4.0.

Vlastnosti:

• Konfigurovatelný systém, pro realizaci individuálních požadavků uživatele i pro automatizaci
• Vysoký výkon 225 kV až 1600 wattů nastavuje nové standardy pro rychlost skenování
• Velký měřicí objem 300 mm na výšku a 235 mm v průměru
• Rychlý a robustní detektor optimalizovaný pro krátké CT skeny a dlouhou životnost
• Tři nezávislé pojezdové osy pro vysoké rychlosti a krátké časy měření a testování

Oblasti využití:

ExaCT L je široce použitelný a je schopen skenovat i velké součásti s vysokou hustotou díky velkému objemu měřícího prostoru. Nejlépe se hodí pro měření a testování dílů z plastu, lehkých kovů, kompozitních materiálů nebo více materiálů.

Výhody:

• Nejlepší výsledky díky vysokému výkonu Rychlé skenování | Rychlá rekonstrukce | Rychlé vyhodnocení
• Jeden sken, mnoho vyhodnocení, maximální úspora času Metrologie s virtuálním SMS | NDT a analýza poruch
• Vysoká účinnost díky malým prostorovým nárokům Velký měřicí objem | Vhodné pro dílny | Automatizační řešení
• Vysoká flexibilita Tři nezávislé osy | Software pro všechny aplikace | Výkonný zdroj záření pro různé hustoty materiálu
• Nízké provozní náklady Přesná mechanika  | Delší intervaly kalibrace | Nízké náklady na  údržbu rentgenové technologie

____________________________________________________

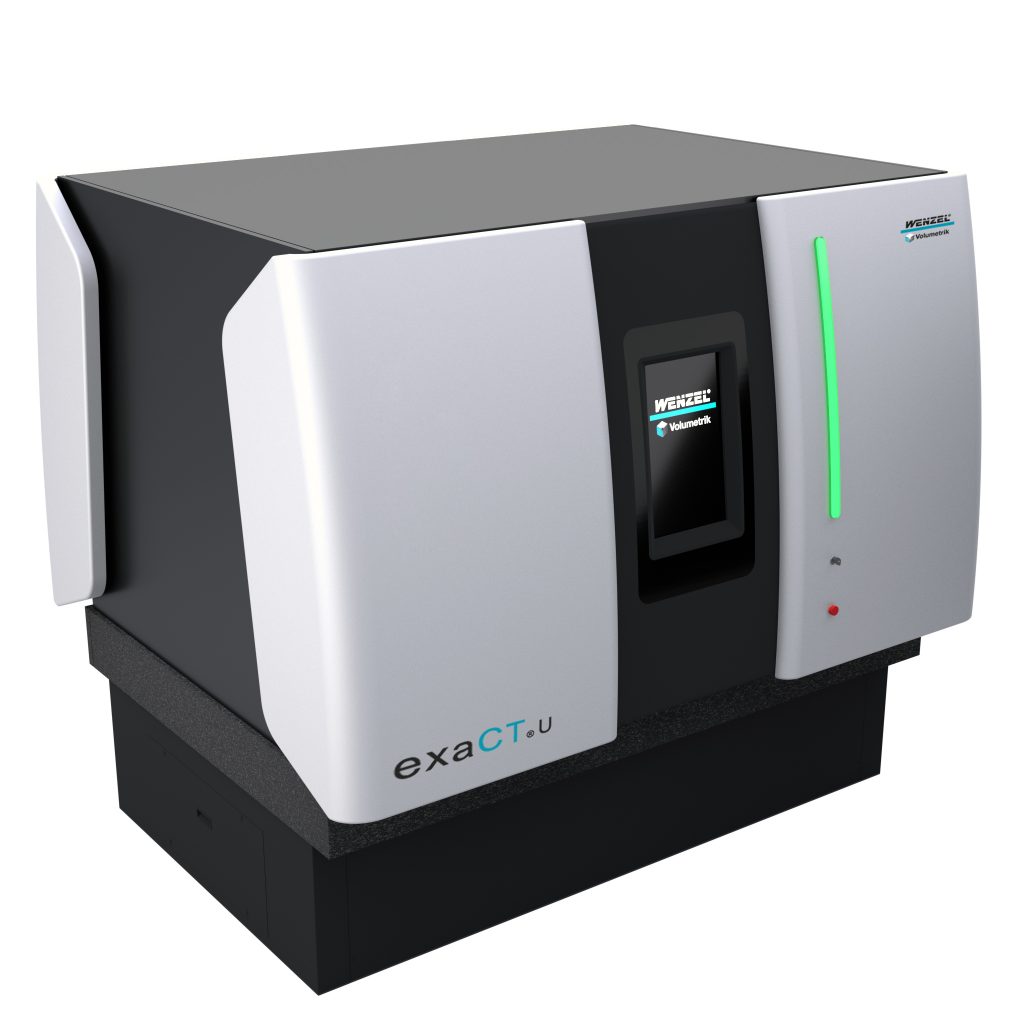

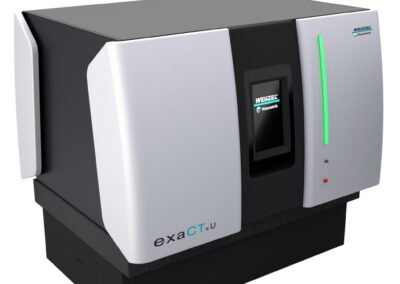

Tomograf exaCT U

ExaCT U nabízí zjednodušený, nákladově efektivní a plně automatizovaný pracovní nástroj pro celý proces analýzy CT. Díky svému vysokému výkonu v kombinaci s velkým měřícím objemem umožňuje exaCT U měření a testování velkých součástí s vyššími hustotami. Díky intuitivnímu vedení uživatele lze po krátkém zaškolení generovat přesné výsledky měření. ExaCT U myslí spolu s vámi: Parametry měření jsou automaticky optimalizovány systémem. Ve své výkonnostní třídě je exaCT U jedním z nejkompaktnějších počítačových tomografů na trhu. Má pět nezávislých pojezdových os a nabízí působivé rozlišení. Hardware a software nabízejí možnost automatizované integrace do výrobní linky a poskytují tržní odpovědi na otázky týkající se průmyslu 4.0.

WENZEL získal za produkt exaCT U ocenění Customer Value Leadership Award 2017 od Frost & Sullivan .

Vlastnosti

• Konfigurovatelný systém pro řešení individuálních požadavků uživatele a automatizace
• Vysoký výkon 300 kV nastavuje nové standardy pro rychlost rekonstrukce
• Velký měřicí objem 700 mm na výšku a 330 mm v průměru Vysoké rozlišení (4000 x 4000 pixelů) pro měření součástí s úzkými tolerancemi a složitými strukturami
• Pět nezávislých pojezdových os pro vysoké rychlosti a krátké časy měření a testování

Oblasti využití:

ExaCT U je univerzálně použitelný a díky velkému měřícímu rozsahu dokáže skenovat i velké součásti s vyšší hustotou. Je ideální pro měření a testování dílů vyrobených z plastu, lehkých kovů, kompozitních materiálů nebo více materiálů.

Výhody:

• Nejlepší výsledky díky vysokému výkonu Rychlé skenování | Rychlá rekonstrukce | Rychlé vyhodnocení
• Jeden sken, mnoho hodnocení, maximální úspora času Metrologie s virtuálním SMS | NDT a chybová analýza I Analýza mikrostruktury
• Vysoká účinnost díky nízkým nárokům na prostor Velký měřicí objem | Vhodné pro dílny | Automatizační řešení
• Vysoká flexibilita Měření objemu od mikro až po velké součástky | Software pro všechny aplikace | Výkonný zdroj záření pro různé hustoty materiálu
• Nízké provozní náklady Bezúdržbový nebo nízkoúdržbový zdroj záření | Přesná mechanika  | Delší  intervaly kalibrace
