Měření ozubení
Přesné a rychlé měření rotačních součástí, to je to, pro co jsou tyto stroje WENZEL určeny. Řada GT je excelentně ergonomická pro komplexní škálu měření ozubení.

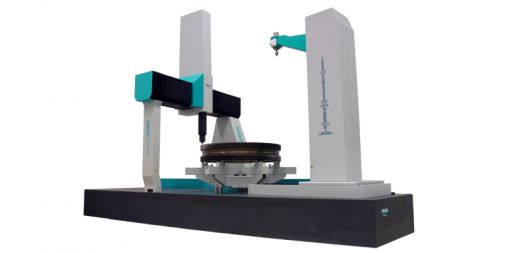

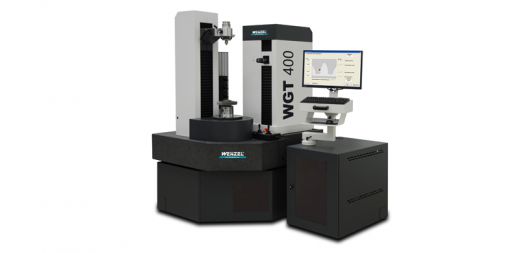

Strojírenská technologie měření ozubených kol vhodná do výroby

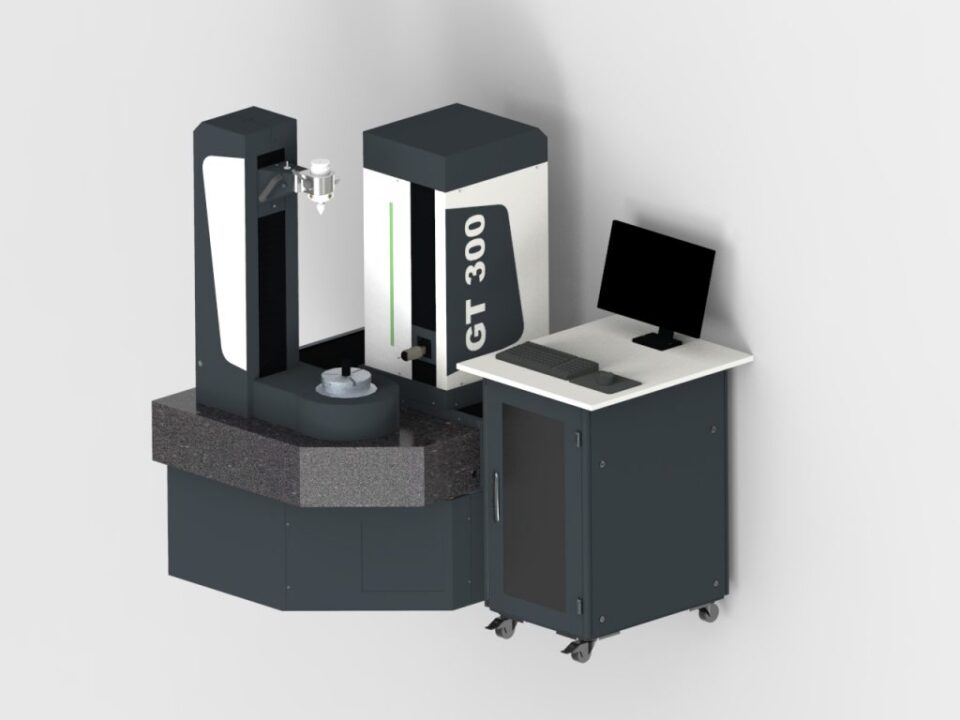

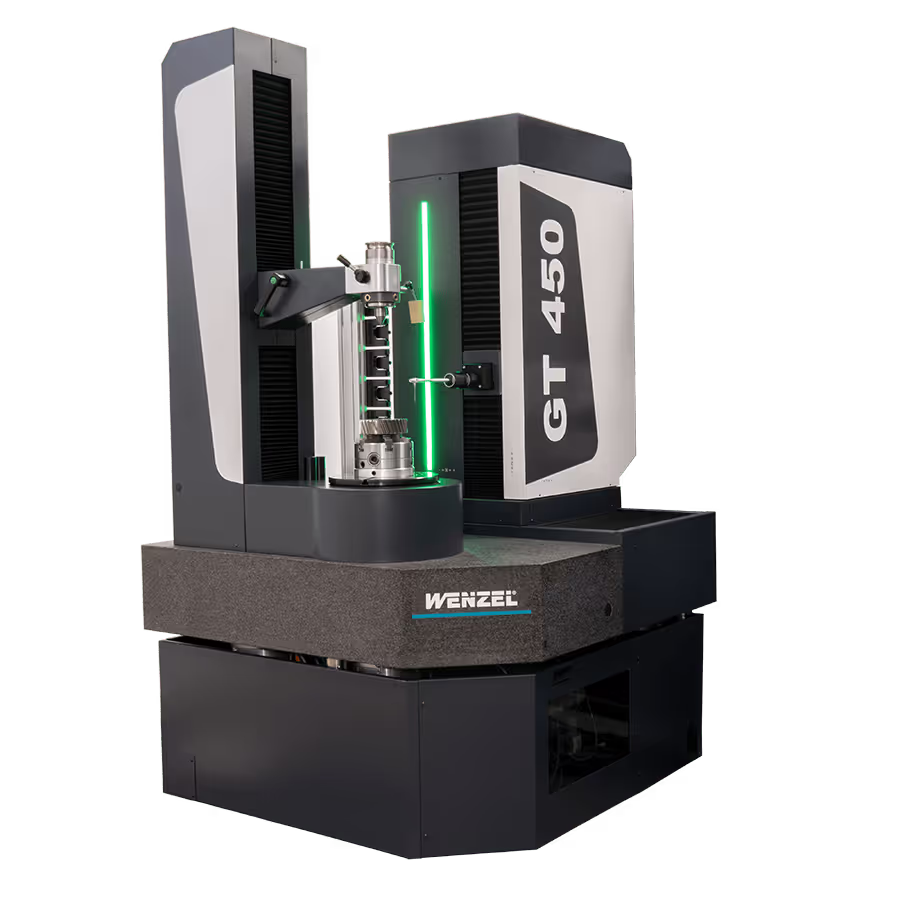

GT stroje měřící ozubení jsou založeny na osvědčeném konceptu 3D WENZEL souřadnicových měřících strojů. Vysoce kvalitní žula jako základ stroje, rychlé servopohony, přesná vzduchová ložiska a pravítka s vysokým rozlišením zaručující vysokou kvalitu zařazují tyto stroje do top kategorie měření v tomto oboru.
Inovativní technologie skenovací sondy pro měření ozubení
GT měřící stroje jsou vybaveny skenovacími sondami od firmy RENISHAW a to podle velikosti buď hlavou SP600M nebo SP80H. S těmito hlavami se můžete pustit do měření i těch nejmenších detailů. Stroje mohou být vybaveny výměníkem dotekových sestav a tím usnadňují a urychlují výměnu měřících úloh. Mohou tak být v CNC režimu měřena ozubená kola s extrémně odlišným modulem s minimální časovou ztrátou.
Standardní řídicí kontrolér pro přesné měření v souladu s principy měření ozubení
Pro splnění náročných požadavků v odvětví měření ozubení použila firma WENZEL lety ověřený řídicí kontrolér CNC WPC. To zaručuje přesné čtyřosé měření a skenování. Pro velmi přesné geometrické měření je vyrovnání dílce prováděno v reálném čase a odchylky naklonění jsou tím kompenzovány. Stabilita měřícího procesu je zaručena granitovým základem.
Vlastnosti a výhody:
- Identické chování všech os a základny při tepelném zatížení
- Vzduchová ložiska na všech lineárních osách
- Standardní kontrolér WPC CNC pro kontinuelní 4-osé řízení
- Využití kontinuálních skenovacích sond včetně automatizovaných výměníků
- Pasivní nebo aktivní tlumení vibrací

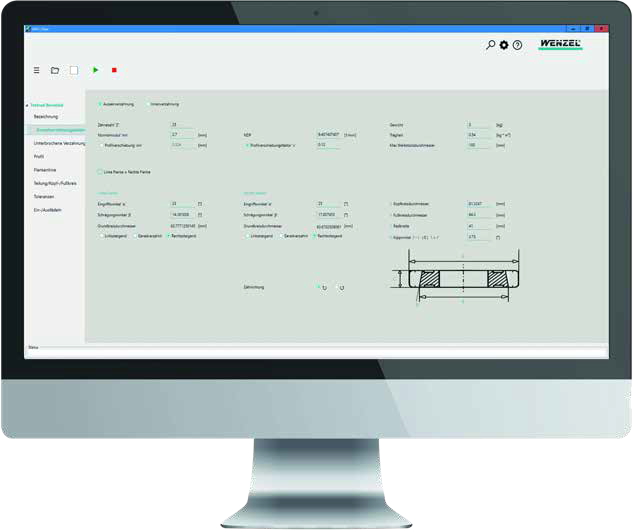

- Plně integrovaný nově vyvinutý měřící software pro měření a analýzu různých měřících úloh
Technické parametry:

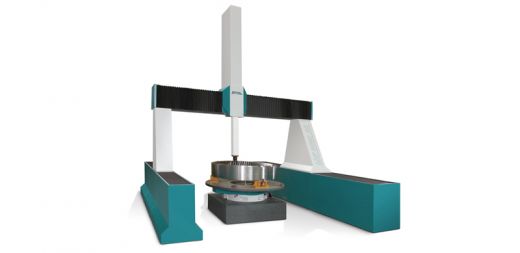

| Machine | Workpiece Ø [mm] | Measurable face [mm] | Tip clearence [mm] | Rotary table [kg] |

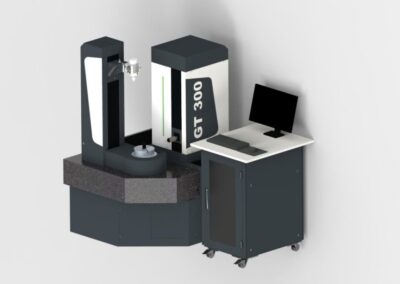

| GT 300 | 5- 300 mm | 650 mm | -900 mm | 50 kg |
| GT 450 | 5- 450 mm | 800 mm | -1200 mm | 400 kg |
| GT 650 | 5- 650 mm | 800 mm | -1200 mm | 500 kg |
| GT 900 | 5- 900 mm | |||
| GT 1200 | 5- 1200 mm |

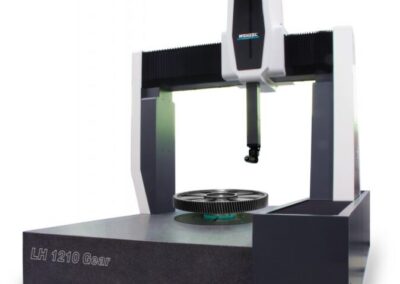

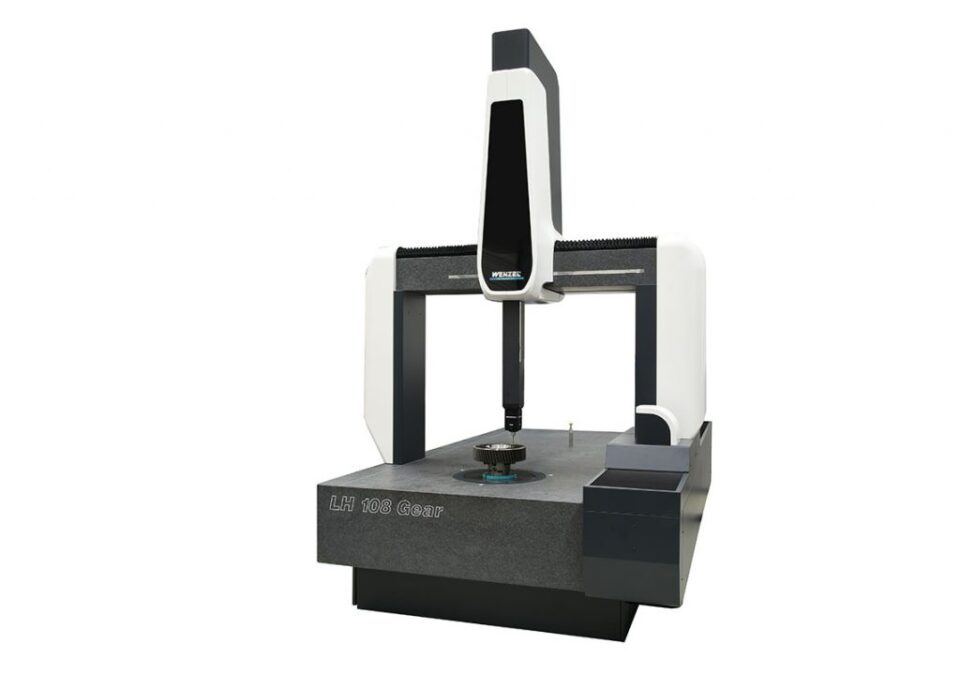

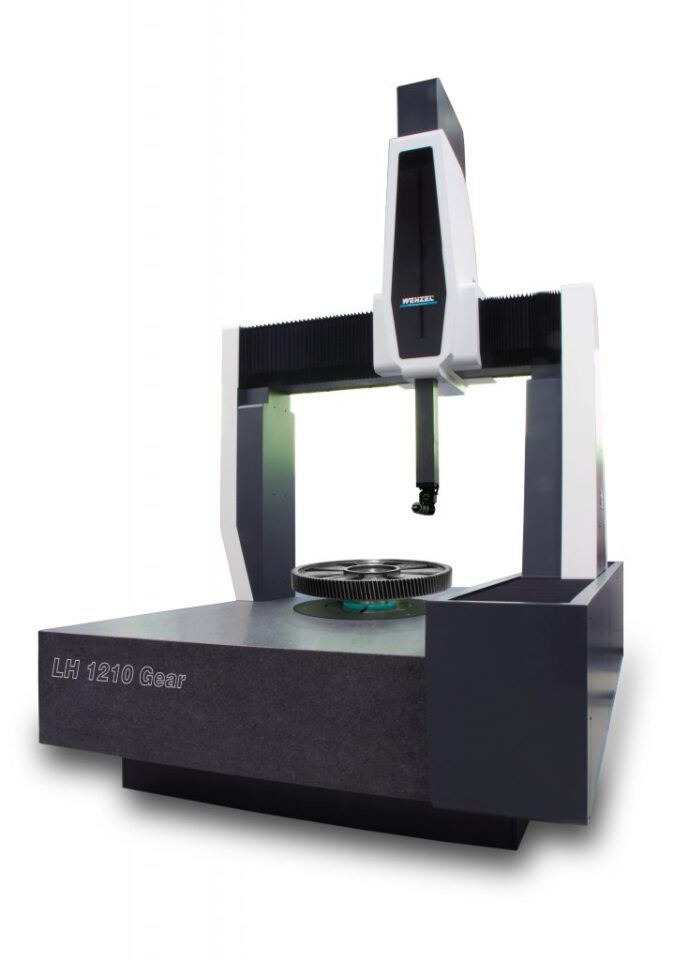

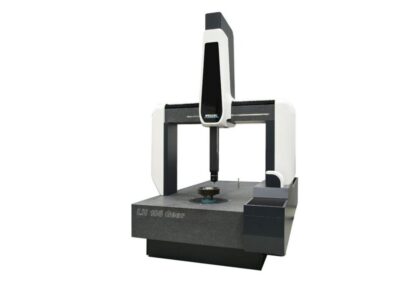

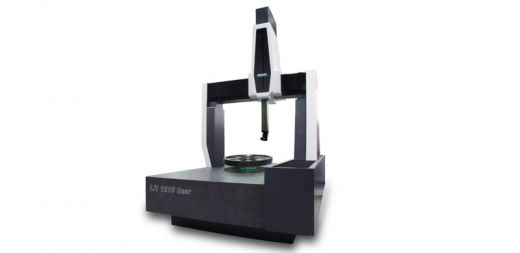

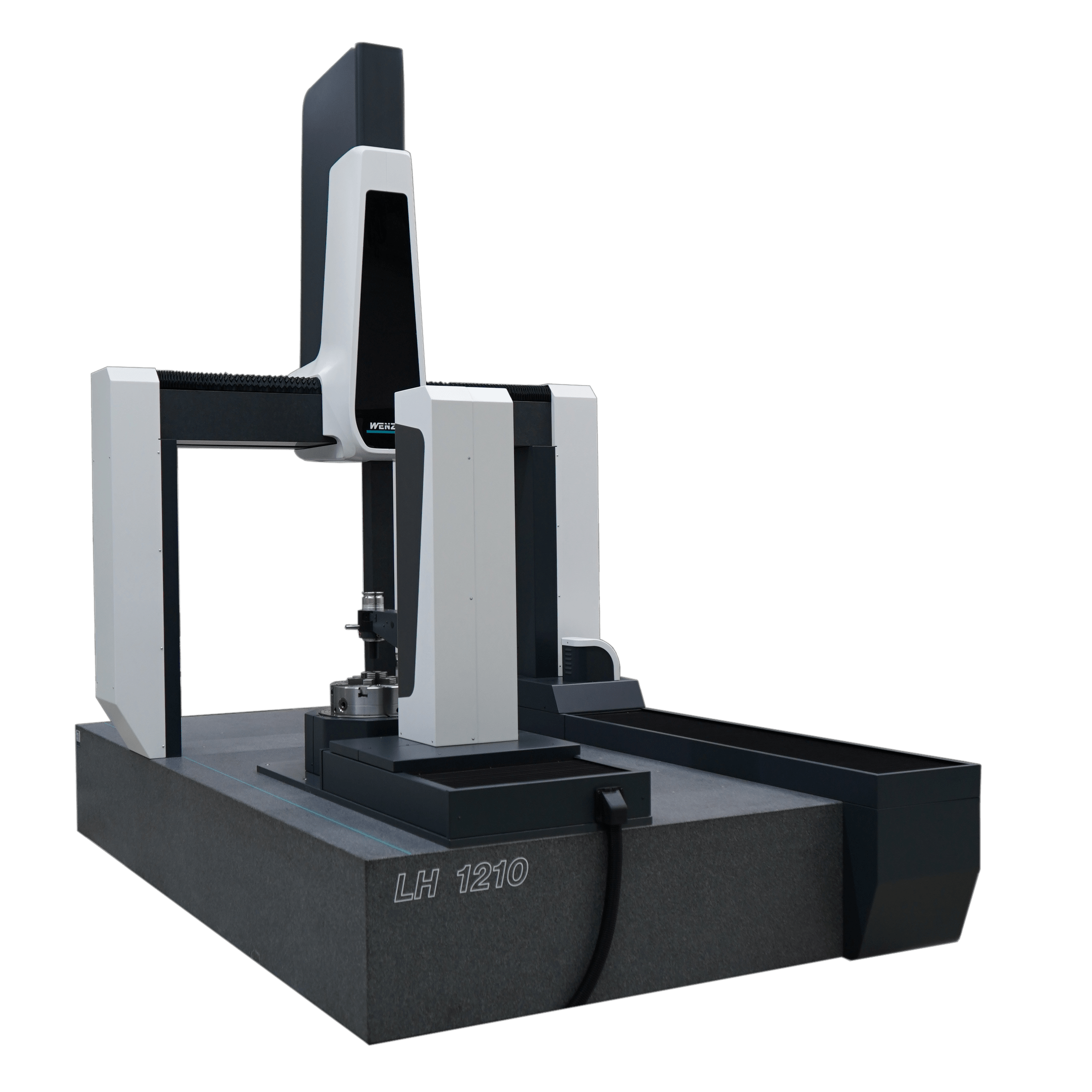

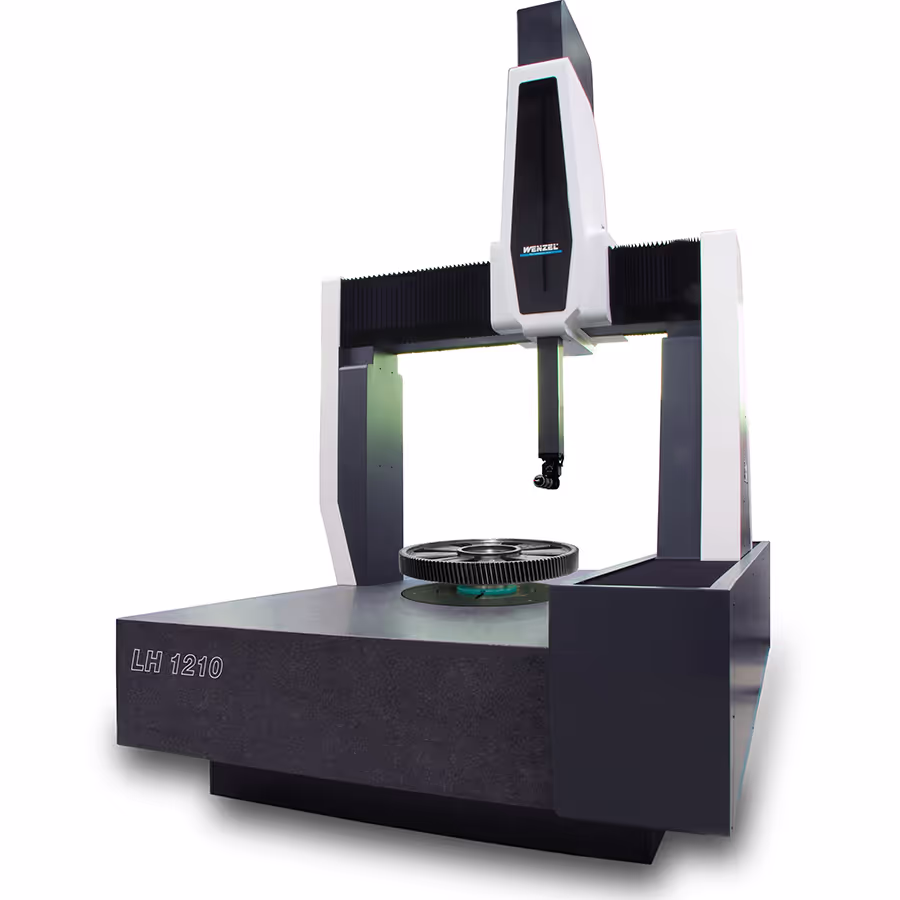

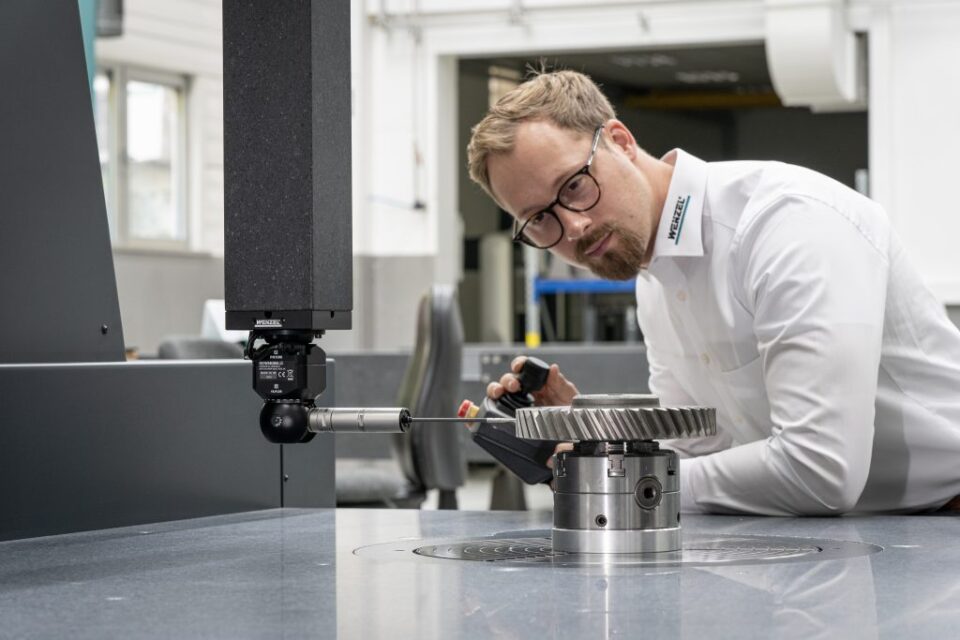

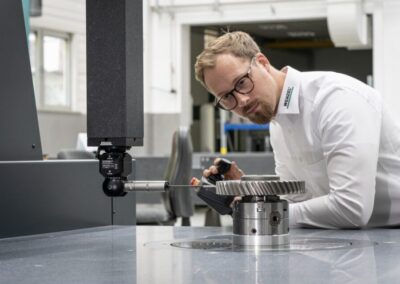

Řada LH s otočným stolem
Maximální flexibilita pro kontrolu na SMS
Řada LH s rotačním stolem je 4osý stroj, který kombinuje měřící principy pro rotační dílcea flexibilitu souřadnicového měřicího stroje. Na stroji který je vybaven řídícím kontrolérem WPC2040/4 lze měřit rotačně symetrické díly stejně tak dobře jako prizmatické díly.
Kterýkoliv SMS portálové konstrukce lze nakonfigurovat jako stroj LH s otočným stolem, což zajišťuje, že můžeme poskytnout ten správný stroj pro každého zákazníka.
Základní deska a vedení lineárních os jsou vyrobeny z přírodního granitu což zajišťuje identické tepelné chování celého měřicího systému.
Pro nejvyšší přesnost jsou ve všech osách použita vzduchová ložiska.
Stroje LH s rotačním stolem jsou vhodné pro zákazníky, kteří vyrábějí rotačně symetrické díly a kteří také obrábějí prizmatické díly, jako jsou například skříně převodovek.
Výhody:
- Dlouhodobá, mechanická přesnost Žulová struktura |Ručně lapované |Vlastní mechanická přesnost
- Nízké provozní náklady Vzduchová ložiska s malými mezerami – nízká spotřeba vzduchu | Sondy Renishaw – spolehlivé s levnými náhradními díly | Delší intervaly kalibrace
- Rychlost, protože čas jsou peníze Skutečná 4. osa pro nejvyšší rychlost a přesnost | Vysoké rychlosti skenování | Rychlá výměna nástroje
- Flexibilita, abyste získali řešení, které potřebujete Změřte geometrii hřídele a rotory | Změřte prizmatické díly | Obrovská škála velikostí a konfigurací
- Spolehlivost, maximální doba provozuschopnosti Skvěle navržený a postavený SMS | WPC2040 kontrolér – prověřený a ještě spolehlivější než kdy před tím | Průmyslové standardní systémy sond Renishaw – spolehlivost
