Mobilní měřící zařízení
MOBILNÍ MĚŘENÍ VE VÝROBNÍM PROSTŘEDÍ
WENZEL mScan
Komparátor
MOBILNÍ MĚŘENÍ VE VÝROBNÍM PROSTŘEDÍ

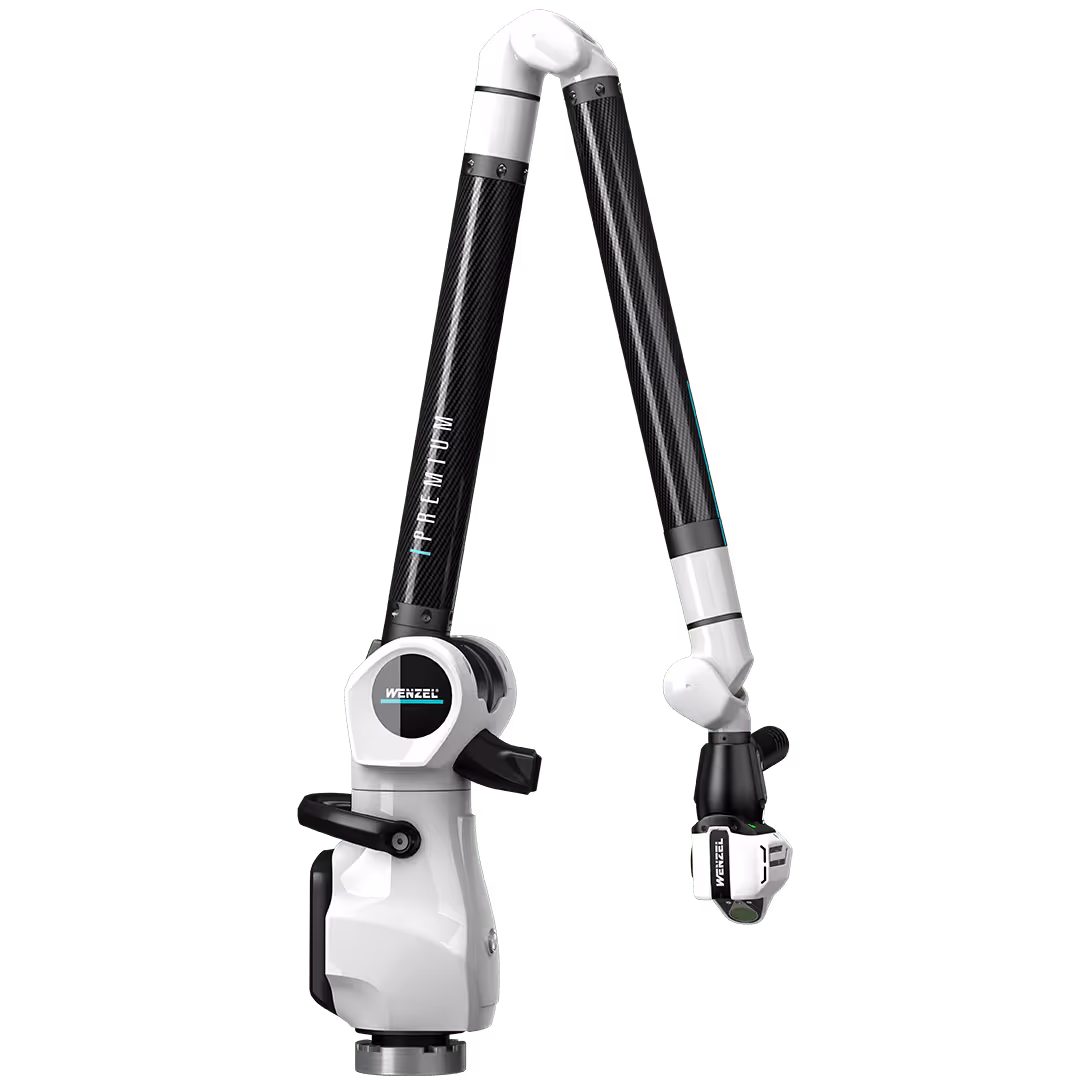

WM | MMA SERIES
Mobilní měřicí ramena od společnosti WENZEL se vyznačují vysokou flexibilitou, která umožňuje jejich využití jak ve výrobě, tak v procesech zajištění kvality. Kombinací přenosného 7osého měřicího ramene s vysokorozlišovacím liniovým skenerem, jenž bezkontaktně snímá každý detail, představují tato měřicí ramena ideální doplněk ke klasickým souřadnicovým měřicím strojům.
Použití nejmodernějších materiálů činí měřicí rameno lehkým zařízením, které poskytuje velmi přesné a opakovatelné výsledky měření při mobilním použití. Měřicí rameno lze používat přímo na dílci – jak s optickými, tak s dotykovými senzory – bez nutnosti zahřívací doby a bez lepení referenčních značek na měřený dílec. Získaná měřicí data lze následně přenášet prostřednictvím rozhraní WiFi k dalšímu zpracování. Kapacita a nízká spotřeba integrované baterie zajišťují spolehlivý provoz měřicího ramene po dlouhou dobu.
Měřicí rameno je dostupné v různých třídách přesnosti (Standard & Premium) i v různých verzích – vhodných pro individuální měřicí požadavky a úlohy.
VLASTNOSTI
- Vysoká flexibilita
7 os pro volnost pohybu | Použití s dotykovými i optickými senzory | Detekce koncových poloh os - Mobilní použití
Vhodné pro průmyslové nasazení | Přenosné, lehké | Integrovaná baterie a WiFi - Vysoká efektivita procesů
Bez lepení markerů | Bez zahřívací doby | Automatická detekce tlačítek - Přesné a opakovatelné výsledky měření
Teplotní kompenzace | Stabilní klidová poloha | Interní kompenzace hmotnosti s tlumením - Vyhodnocení a zabezpečení dat
Integrované WiFi rozhraní | Vyhodnocení pomocí QM | Quartis Mobile
WENZEL MMA série
Technické parametry:
| Parametry s dotekovou sondou (mm) | ||||||
| Typ | Velikost | EUNI | PSIZE | PFORM | LDIA | SPAT |
| WM | MMA 2,0 | 2m |
0,037 |
0,012 | 0,020 | 0,044 | 0,022 |
| WM | MMA 2,5 | 2,5m | 0,041 | 0,015 | 0,024 | 0,055 | 0,027 |
| WM | MMA 2,5P | 2,5m | 0,033 | 0,012 | 0,022 | 0,047 | 0,025 |
| WM | MMA 3,0 | 3m | 0,069 | 0,020 | 0,035 | 0,081 | 0,042 |
| WM | MMA 3,0P | 3m |
0,057 |
0,017 | 0,030 | 0,074 | 0,039 |
| WM | MMA 3,5 | 3,5m | 0,079 | 0,024 | 0,041 | 0,095 | 0,054 |
| WM | MMA 3,5P | 3,5m | 0,067 | 0,021 | 0,037 | 0,089 | 0,045 |
| WM | MMA 4,0 | 4m | 0,094 | 0,029 | 0,048 | 0,115 | 0,066 |
| WM | MMA 4,0P | 4m | 0,084 | 0,026 | 0,042 | 0,105 | 0,054 |
| WM | MMA 4,5 | 4,5m | 0,114 | 0,045 | 0,060 | 0,125 | 0,078 |
| WM | MMA 4,5P | 4,5m | 0,105 | 0,040 | 0,051 | 0,114 | 0,067 |

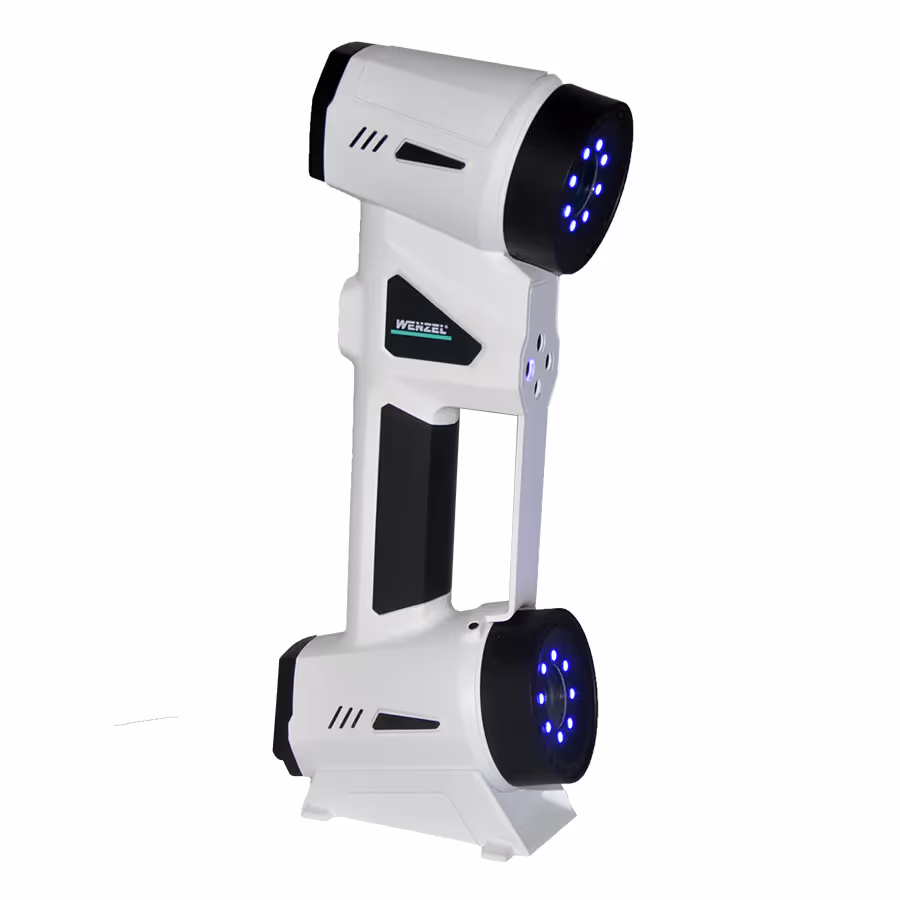

WENZEL mScan V Pro
RUČNÍ 3D SKENER
WENZEL mScan V Pro je ruční 3D skener nové generace s podporou umělé inteligence a metrologickou přesností, který kombinuje praktičnost a mobilitu. Ergonomický design byl plně zohledněn jak po softwarové, tak hardwarové stránce a zajišťuje pohodlné používání. Díky metrologické přesnosti a ultra vysoké rychlosti skenování umožňuje efektivní tvorbu 3D modelů, zatímco flexibilní a kompaktní konstrukce podporuje 3D měření kdykoliv a kdekoliv.
Hlavní přednosti produktu
- Průlom v dálkovém skenování obrobků nad 2 m – bez nutnosti fotogrammetrie
- O 15 % rychlejší skenování velkých dílců oproti 1. generaci
- Čistý modrý laser, křížové skenování
- O 15 % nižší hmotnost, ergonomický design pro dlouhodobé používání
- Adaptivní kalibrační algoritmus výrazně zlepšující stabilitu opakovatelnosti měření
- Optimalizovaný hardware a algoritmy pro hluboké otvory a dutiny
- Bez problémů s lesklými nebo černými povrchy
- Výrazně lepší rozpoznávání prvků na složitých křivkách
- AI inteligentně identifikuje prvky a optimalizuje algoritmy
- Přesnost až 0,018 mm pro složité detaily a vysoce kvalitní výsledky
- Vysoce kvalitní klíčové komponenty zajišťující celkovou stabilitu a spolehlivost zařízení
- Vestavěné vícenásobné senzory s automatickou teplotní kompenzací pro stabilní přesnost
VLASTNOSTI
- Vysoká rychlost
Nová generace špičkových algoritmů s rychlostí skenování až 7 100 000 bodů za sekundu - Vysoké rozlišení
Ultra vysoké rozlišení pro lepší ostrost obrazu, detaily a vizuální kvalitu - Vysoká stabilita
Průhyb menší než 0,00024 mm | Tepelná optimalizace na bázi CMOS | Vysoce kvalitní laserová linie | Stabilní přenos i v hlubokých drážkách - Vysoká efektivita
Optimalizované algoritmy pro rychlé 3D síťování mračna bodů a analýzu v reálném čase během skenování - Vysoká přesnost
Statická skenovací oblast rozšířena o 40 %, snížení chyb při spojování snímků - Přenosnost
Vysoký výkon při nízké hmotnosti | Navrženo pro komfort při dlouhodobém používání
Oblasti použití
3D inspekce – porovnání skenovaných dat s CAD modelem, zobrazení barevné mapy odchylek a konkrétních hodnot
3D inspekce – rozměrová analýza
Vývoj produktů a reverzní inženýrství
Automatizované optické 3D inspekční řešení (ACS)
Inteligentní 3D inspekce – přesná a efektivní
Automatizovaný optický 3D inspekční systém WENZEL bezproblémově integruje robotiku a technologie digitálního dvojčete. Kombinací vysoce přesného optického skenování a výkonného inteligentního analytického softwaru umožňuje plně automatizované měření přímo ve výrobních procesech.
Systém je schopen nepřetržitého provozu 24/7 a poskytuje stabilní, efektivní a vysoce přesné skenování velkoobjemových dílců. Výrazně zjednodušuje kontrolní proces, umožňuje snadné měření jedním kliknutím a automatické generování výsledků. Tím výrazně zvyšuje produktivitu, snižuje náklady na pracovní sílu a minimalizuje provozní chyby – ideální inteligentní modernizace pro současnou průmyslovou výrobu.
WENZEL mScan V Pro
Technické parametry:
| Měřicí rozsah (mm) | mScan V Pro | |
| Skenovací mód |
Rychlý | 50 linií |
| Přesný | 7 linií | |
| Hluboké otvory | 1 linie | |
| Max. měřící rychlost | 7.100.000 bodů/s | |
| Měřící vzdálenost | 300mm (Přesné 200 mm) | |
| Dosažitelná přesnost | 0,018 mm | |
| Max. rozlišení | 0,01 mm | |
| Laser | Třída II | |
| Prostorová přesnost | Standard | 0,015 mm + 0,035 mm/m |
| Prostorová přesnost | Photogrammetry | 0,015 mm + 0,025 mm/m |
| Max. skenovaná plocha | 650 mm x 550 mm | |
| Hloubka sken. pole | 550 mm | |
| Pracovní teplota | -10 °C ~ 40 °C | |
| Výstupní formáty | .asc, .igs, .txt, .stl, .ply, etc., expandable | |
| Rozměry | 273 × 145 × 75 (mm) | |
| Rozhraní | USB 3.0 | |

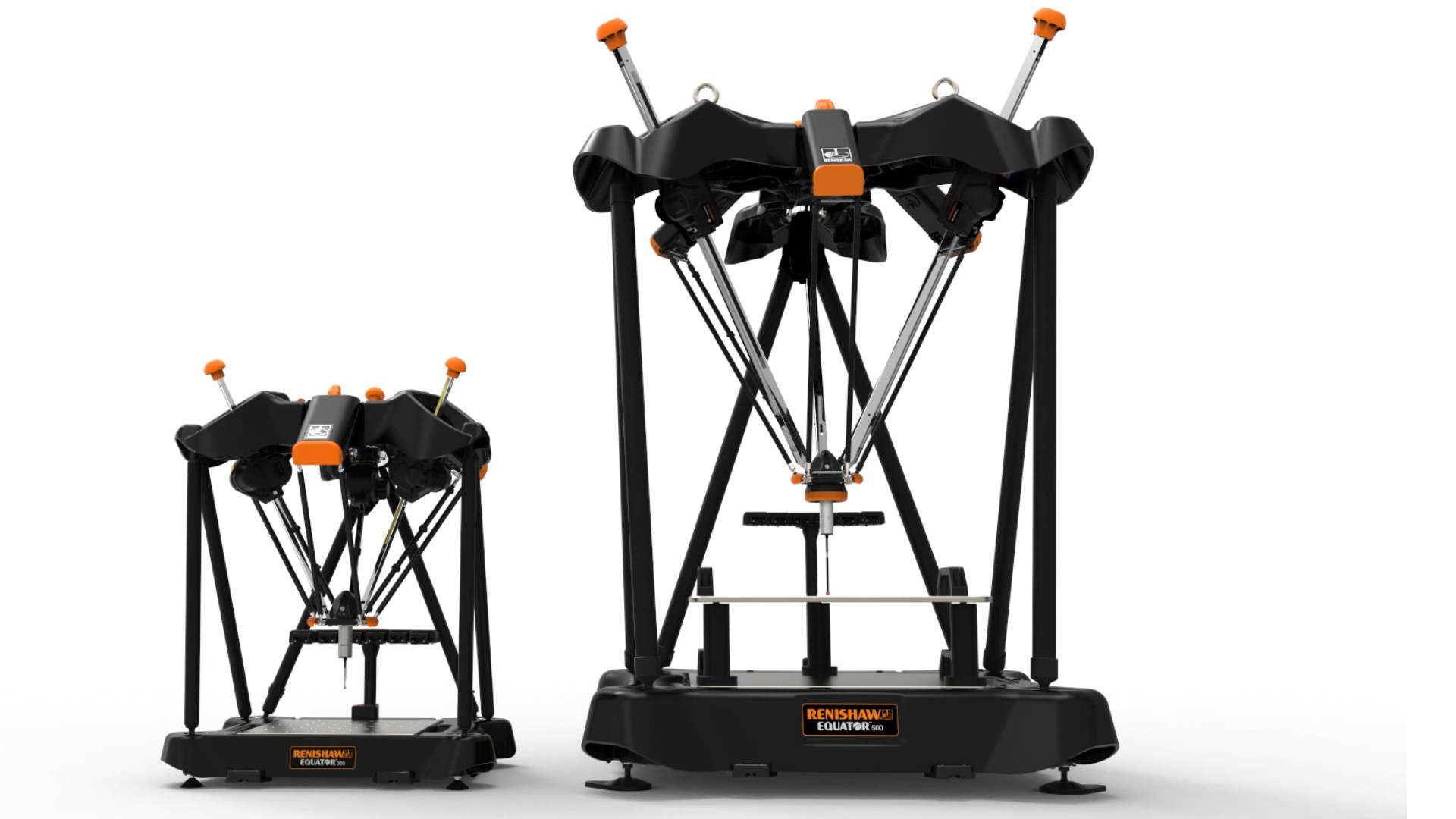

RENISHAW EQUATOR
„KOMPARÁTOR“
V minulosti se ke kontrole výrobních procesů používala různá měřidla, např. posuvná měřítka, mezní kalibry nebo dutinoměry. Equator Gauge tyto měřicí metody spojuje do jednoho zařízení. Tento nezávislý inspekční systém nabízí dobrou opakovatelnost měření při odpovídající rychlosti, nízké hmotnosti a vysoké uživatelské přívětivosti pro manuální i automatizované aplikace ve výrobě.
Pro přímé zajištění kvality v procesu umožňuje Equator včasné korekce konkrétních výrobních procesů. Díky častějším kontrolám lze rychle reagovat na možné výkyvy procesu. Téměř nezávisle na výrobním prostředí je zaručena konstantní přesnost v teplotním rozsahu 5 °C až 50 °C při vlhkosti až 80 %. Systém je navržen s důrazem na jednoduchou obsluhu, snížení nákladů a zlepšení řízení procesů pomocí vhodné koncepce kontrolního systému.
OBLASTI POUŽITÍ
Renishaw Equator powered by WENZEL se používá všude tam, kde se dosud používaly kalibry, měřicí kroužky apod. Po předchozí výrobě referenčního (master) dílce na CMM lze ve spojení s Equatorem realizovat téměř 100% kontrolu vyráběných dílců v taktu výroby.
Není nutné měnit software – jak CMM, tak Equator pracují se systémem WM | Quartis od WENZEL. Nahráním měřicích programů do PC Equatoru je možné zvolit odpovídající program, který byl dříve vytvořen na CMM.
VLASTNOSTI
- Vhodné pro dílnu a výrobu
Teplotní rozsah 5 °C–50 °C | Spolehlivé měření ve výrobním prostředí | Kompenzace teplotních výkyvů pomocí definice referenčních bodů - Vynikající poměr cena/výkon
Kompletní řešení v jednom systému | Jeden systém pro různé obrobky | Žádné průběžné náklady na kalibraci - Flexibilní a univerzální použití
Vyměnitelná upínací zařízení | Jednoduchá konfigurace | Operační systém WM | Quartis Equator - Integrace do výrobní linky a automatizace
K dispozici automatizační sada EZ-IO | Možné automatické zakládání dílců | Čtečka čárových kódů pro automatický výběr programu - Zlepšené řízení procesů
Automatická aktualizace obráběcích strojů | Integrované zobrazení dat
RENISHAW EQUATOR 500/ 700
